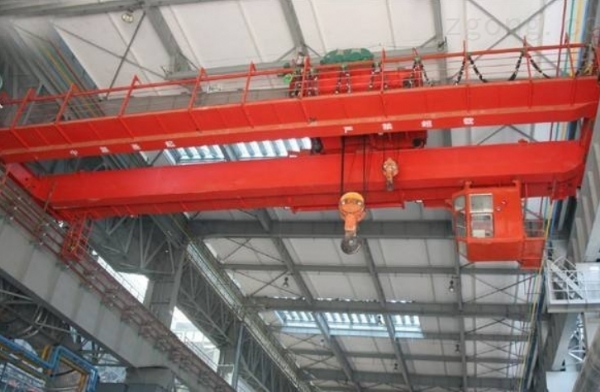

雙梁橋式起重機的傳動原理主要由其起升系統、起重小車運行系統以及大車運行系統的傳動方式構成。以下是對這三個系統傳動原理的詳細闡述由山東泰山起重機械有限公司www.vbss.com.cn詳細介紹：

一、起升系統的傳動原理

動力源：起升機構的動力源來自電動機。

動力傳遞：電動機發出的動力首先通過齒輪聯軸器、補償軸和制動輪聯軸器，將動力傳遞給減速器的高速軸端。

減速與輸出：減速器將電動機的高速降低到所需的轉速后，由減速器的低速軸輸出動力。

吊鉤升降：經減速器輸出的動力通過卷筒上的內齒圈傳遞給卷筒組，再由鋼絲繩和滑輪組作為吊鉤進行升降，從而達到升降重物的目的。

二、起重小車運行系統的傳動原理

動力源：同樣由電動機提供動力。

動力傳遞：電動機發出的動力通過制動輪聯軸器、補償軸、半齒聯軸器，將動力傳遞給立式三級減速器的高速軸端。

減速與輸出：立式三級減速器將電動機的高速降低到所需的轉速后，由減速器的低速軸輸出動力。

小車運動：輸出的動力通過半齒聯軸器、補償軸、半齒聯軸器與小車主動車輪軸聯接，從而帶動小車主動車輪的旋轉，完成小車的橫向運送重物的目的。

三、大車運行系統的傳動原理

動力源：動力仍然由電動機提供。

動力傳遞：電動機發出的動力通過制動輪聯軸器、補償軸和半齒聯軸器將動力傳遞給減速器的高速軸端。

減速與輸出：減速器將電動機的高速降低到所需的轉速后，由減速器的低速軸輸出動力。

大車運動：輸出的動力通過全齒聯軸器與大車主動車輪軸聯接，從而帶動大車主動車輪的旋轉，完成橋架縱向吊運重物的目的。

綜上所述，雙梁橋式起重機的傳動原理是通過電動機提供動力，經過一系列傳動部件的傳遞和減速器的減速，將動力傳遞給各執行機構（卷筒組、小車主動車輪軸、大車主動車輪軸），實現吊鉤的升降、小車的橫向運動和大車的縱向運動。這些運動組合在一起，使得雙梁橋式起重機能夠完成各種復雜的起重作業。
